安徽电力建设:架线施工各种跨越及封网措施

发布时间:2021-7-9    来源:巨力电力    浏览次数:
安徽电力建设
输变电工程导地线架设过程中,难免需要跨越已经运行的电力线、公路、铁路、河流等,为了避免导线对下方被跨越物造成损害,需要在被跨越物两侧搭设架子,两侧架体之间封网遮护,或者采用铁塔本身作为支撑平台,直接在两侧铁塔之间搭设索桥封网进行保护。
安徽电力建设

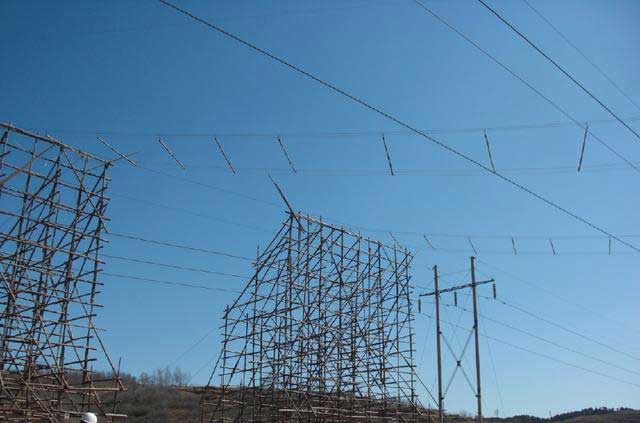

当被跨越物不太高,且下方地形较为平坦坚实时,可以采用搭设钢管跨越架、木杆跨越架或竹杆跨越架的方式进行跨越,俗称脚手架。
安徽电力建设

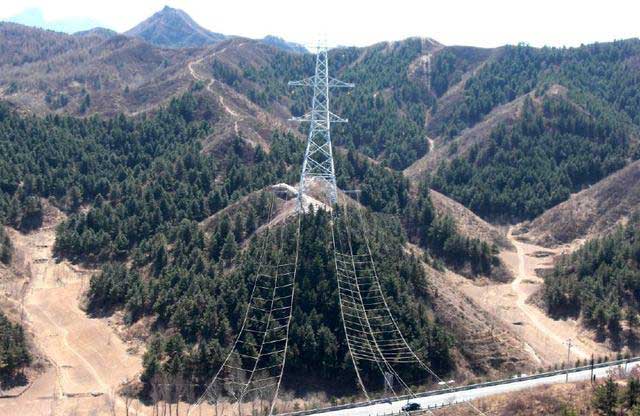

当搭设跨越架较为困难时,可以在跨越档两侧铁塔上横挂抱杆作为操作平台,在两塔之间用迪尼玛绳作为承载索搭设索桥封网,导地线展放时,导地线在绝缘网或保护网上方通过,一旦发生跑线,导线直接落到绝缘网或保护网上,从而实现对下方电力线或公路的保护。
地形及高度允许的情况下,优先采用钢管跨越架。因为钢管跨越架通过标准扣件连接,整体强度和承载能力较为可靠。
图为跨越高速公路钢管跨越架。要求架体距离公路边缘满足安全要求,并且架体设置拉线防止倒塌。
目前,采用索桥封网实施跨越带电电力线施工工艺应用已经十分成熟和普遍。
索桥封网工艺简单,需要的工器具少,但是需要进行承载力验算。

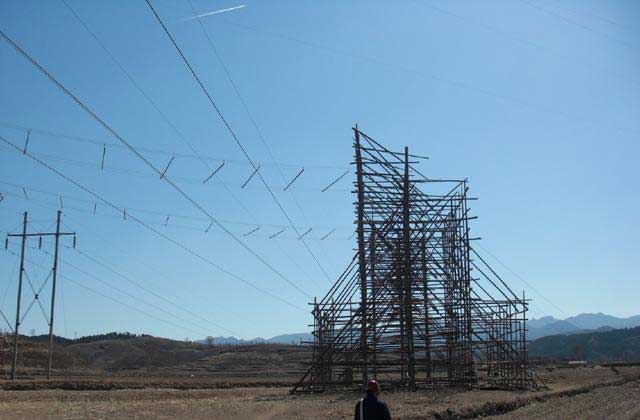

跨越高度较低的电力线,建议采用干燥的杉木杆或竹杆进行搭设,架体内侧与电力线保持安全距离。
