合肥配电工程篇_屏柜安装及二次接线安装
发布时间：2023年03月24日 来源：巨力电力 浏览次数：1、开箱检查
1.1 屏柜开箱前应提早报请监理单位审核同意，同意后方可开箱。开箱时需有监理单位人员现场见证。
1.2 开箱时应首先检查设备包装的完好情况，是否有严重碰撞的痕迹及可能使箱内设备受损的现象；根据装箱清单，检查设备及其备品等是否齐全；对照设计图纸，核对设备的规格、型号、回路布置等是否符合要求。厂家资料及备品备件应交专人负责保管并做好登记。
1.3 开箱时应使用起钉器，先起钉子，后撬开箱板；如使用撬棍，不得以盘面为支点，并严禁将撬棍伸入木箱内乱撬；开箱时应小心仔细，避免有较大振动。
2、屏柜搬运
2.1 控制、保护屏柜到达现场后，应立即开箱并将其转运到主控室，不允许存放在室外。
2.2 屏柜搬运可采用吊车搬运和人工搬运两种方式。采用吊车搬运应有起重工专门指挥，配备足够的施工人员。屏柜起吊绑扎时，不得用钢丝绳直接绑扎屏柜，防止刮伤屏架漆面。
2.3 在屏柜采用人工搬运，搬运时委派一名有经验的人员做现场指挥，并设专职监护人员进行现场监护。同时配备足够的施工人员，以保证人身和设备的安全。
2.4 屏柜搬运前应对参与本项工作的全体人员做好安全技术交底，做好人员分工并告知搬运过程中的路线。
2.5 屏柜搬运前可将易破损的玻璃门拆除，待屏柜搬运至主控室后再安装恢复。
2.6 屏柜搬运至主控室后，应按照平面布置图使屏柜靠近指定位置附近放置，以避免下一步屏柜安装时的往返搬迁。
3、基础定位
3.1 对于二次户内二次屏柜，按照设计图纸先将二次屏柜置于槽钢基础上，再用油性笔在二次屏柜底部的安装孔内描出孔样，然后将二次屏柜移开，再用电钻描出的孔洞中心钻孔定位。
3.2 对于二次户外二次屏柜，需先加工底座，再根据二次屏柜底部的安装孔在加工好的底座上钻孔定位。然后再将底座与基础槽钢焊接。
4、屏柜、端子箱（检修箱）安装
4.1 检查预埋基础槽钢的水平度和不直度，按规范要求应少于1mm/m，全长不大于5mm。清除槽钢面上的灰砂，完成基础槽钢的接地工作。
4.2 盘柜就位时应小心谨慎，以防损坏屏（盘）面上的电气元件及漆层，进入主控室应根据安装位置逐一移到基础型钢上并作好临时固定，以防倾倒。
4.3 对屏柜必须进行精密的调整，为其找平、找正；调整工作可以首先按图纸布置位置由第一列从第一面屏柜调整好，再以第一块为标准调整以后各块；一般用增加铁垫片的厚度进行调整，但铁垫片不能超过三块；两相邻屏间无明显的空隙，使该盘柜成一列，做到横平竖直，屏面整齐。

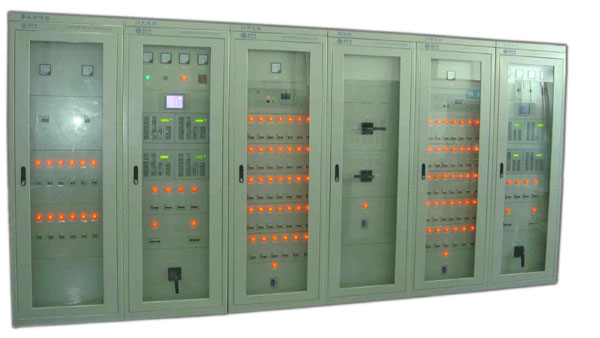

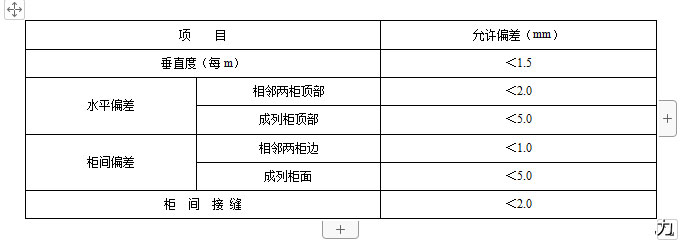

4.4 盘、柜单独或成列安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的允许偏差应符合表 1中的规定。
4.5 经反复调整使全部达标后，可进行屏柜的固定；控制屏、继电保护屏和自动装置屏等不宜与基础型钢焊死，固定方法如下：
（1） 压板固定法。在基础型钢上点焊螺栓，用小压板及螺母把屏柜固定。
（2） 螺丝固定法。在平放的基础型钢上钻一个固定螺丝的直径孔，然后再攻丝，再拧入螺丝加以固定。
4.6 端子箱（检修箱）安装可先从场地的第一个间隔调整好，再以第一面端子箱（检修箱）为标准调整以后各面端子箱（检修箱）。整个场地端子箱（检修箱）应成一列，屏面整齐。
5、二次屏柜接地
5.1 箱体的接地：
（1） 二次屏柜在进行安装时，已通过焊接或螺栓连接的方式与基础槽钢连接，基础槽钢再通过接地扁钢与变电站的主地网连接。
（2） 有特殊要求时，可在屏柜设专用接地点，用铜导线与变电站的主地网进行连接。
5.2 二次屏柜内接地铜排用于各类保护接地、电缆屏蔽层接地，并有两种不同形成：一种是与柜体绝缘的接地铜排；另外一种是与柜体不绝缘的接地铜排。无论是哪种形式，每根均须通过两根截面不小于25mm2 铜导线与变电站主地网可靠连接。
6、屏顶小母线安装
6.1 屏顶小母线按设计要求，安装前我们应对到货的小母线用木锤进行校直，要求平直不能有死弯。然后在屏顶按施工图的位置装好小母线的固定端子。
6.2 实测小母线的长度，并剪切好小母线，注意要适量预留长度。在小母线与固定端子的接触面进行搪锡。
6.3 小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未经绝缘的金属体之间，电气间隙不得小于12mm，爬电距离不得小于20mm。安装完毕的小母线其两侧应标明小母线符号或名称的绝缘标志牌，字迹应清晰、工整，不易脱色。
6.4 屏内小母线强、弱电引下线应采用分开布置。
7、二次接线
7.1 电缆接线前应进行芯线整理，首先将每根电缆的芯线单独分开，将每根芯线拉直，然后根据每根电缆在断子排的接线位置进行并拢绑扎。
7.2 电缆接线时可根据已接入位置进行二次绑扎，芯线扎带绑扎要求间距一致。每根电缆芯线宜单独成束绑扎。
7.3 接线应有组织、有计划逐个系统进行。电缆芯线两端编号必须核对正确，当电缆一端接好，再接另一端时要进行对线并确保线芯无误。
7.4 接线前应考虑好整个屏柜（端子箱）内电缆的走向。端子排接线应严格按设计图纸进行，不能随意更改，如有疑问应及时向技术人员确认。芯线水平地从线芯后部引向端子排，并弯成一个半圆弧，大小要美观一致，接线应牢靠。
7.5 对于螺栓式端子，要将剥除护套的芯线弯圈，弯圈的方向为顺时针，弯制线头的内径与紧固螺丝外径应相吻合，其弯曲的方向应与螺栓紧固的方向一致。
7.6 对于多股软铜芯线，要压接线鼻子才能接入端子，采用线鼻子应与芯线的规格、端子的接线方式及端子螺栓规格相配。
7.7 对插入式端子，可直接将剥除护套的芯线插入端子，并紧固螺栓，注意剥除芯线外护套长度要与接入端子的深度一致。
7.8 电缆线芯不应有伤痕。导线与端子接触良好，端子螺丝紧固，每一端子一侧最多接两根线芯且导线截面应一致。
7.9 引入屏、端子箱内的电缆及线芯应排列整齐，编号清晰、避免交叉、固定牢固，并应分别成束，分开排列；接线时尽量使线芯弯度一致、平整、美观。
7.10 线管号的规格应和芯线的规格相配，线管号裁切长度一致，字体大小一致，线号的内容应包括回路编号和电缆编号。
7.11 每条电缆的备用芯要高出端子排最上端位置，预留长度剪成统一，每根电缆单独布置。备用芯端头宜包上自粘绝缘带。
7.12 每块屏、端子箱接线完毕，对照端子排接线图检查接线是否正确，使用兆欧表检查二次回路绝缘电阻是否符合规范，每一个二次回路绝缘电阻不小于 1M，小母线绝缘电阻不小于 10M。
7.13 接完线后，应全面清扫干净线头杂物，屏柜及端子箱下部电缆孔洞均应用耐火材料严密封堵。
