合肥电力安装_架空输电线路施工安装工艺流程【施工流程图】
发布时间：2023年03月28日 来源：巨力电力 浏览次数：
合肥电力安装_施工安装应在有关监理部门的监理下进行。是将输电线路的各个组成部分按设计图纸的要求进行施工安装作业。
施工安装包括基础施工、杆塔组立、架线、接地、线路防护等工序。除了材料运输外，其它工序一环扣一环，相互影响，其直接关系到施工成本、安全、质量。

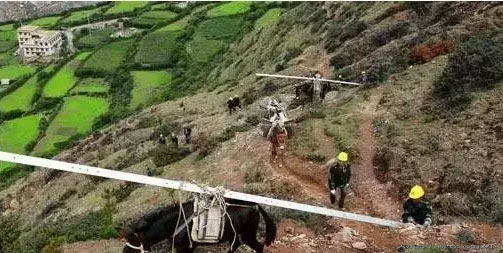

1、 工地运输
工地运输是指将施工用的器材、机具及施工现场临时建筑材料、生活用品运至驻点；将杆塔、线材、金具、绝缘子等材料从仓库运到施工杆位的中、小型运输。此项任务工作量大、运输条件差、使用人力多。运输的及早顺利完成，对整个工程施工进展有很大关系。如运输调度不当，不是急用先运，甚至发错、遗漏，就会发生停工待料等情况。
2、 基础施工

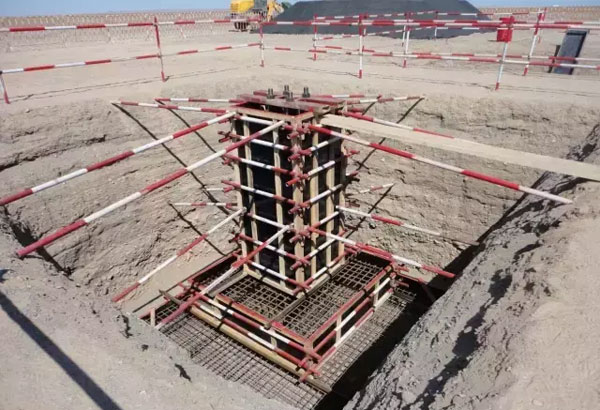

图 基础模板支护
基础施工包括分坑、土石方开挖和埋放地盘、拉盘和现场浇制混泥土基础等。它属于隐蔽工程，如有偏差或不符合要求，将影响杆塔质量，甚至发生倒杆事故。基础施工土方量大，往往外包，建设单位却要作专项现场验收。而对施工单位属于前期工程，人员不齐，容易疏于监管。基础施工常遇到地质情况和设计不一或流沙等意外情况，这时要会同设计部门紧急处理。总之，落实责任制十分重要。
3、 杆塔组立
本工序根据杆塔是电杆还是铁塔，施工方法有较大区别，一般可分为组立杆塔和调整两部进行，钢筋混凝土杆还应先进行排杆焊接。
（1） 排杆焊接。如采用整根钢筋混混凝土电杆时，不需要焊接。一般使用的Φ300mm或Φ400mm等径杆，均分段制成不同长度。施工时需排齐数段电杆，在现场焊接成所需要的长度。
（2） 立杆或立塔。它是线路施工中主要的一道工序，有整体起立和分解组立两种。分解组立可先进行部分组装，也可以边组装边起吊；整体起立的杆塔均在起立前进行地面组装，故施工时，可分为组装和立杆塔两步进行。

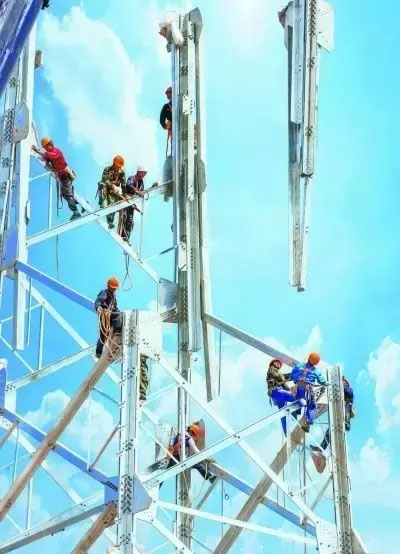

图 组立铁塔
（3） 调整杆塔。杆塔组立后，可能因组立时的误差，也可能由于拉线盘走动、埋土未夯实、基础下沉等原因，导致杆身倾斜或者横担扭歪等。这些偏差必须在架线前纠正。同时，还要调整杆塔上装置，包括固件的紧固等，以确保施工质量。
4、 架线
架线包括导线、地线的放线、紧线及附件安装。放线前应先做好准备工作，如线盘设置、每基杆塔挂放线滑轮，调整耐张杆的拉线和加补强拉线，搭设交叉跨越架，备齐导线紧线工具和导线、地线连接根据等。

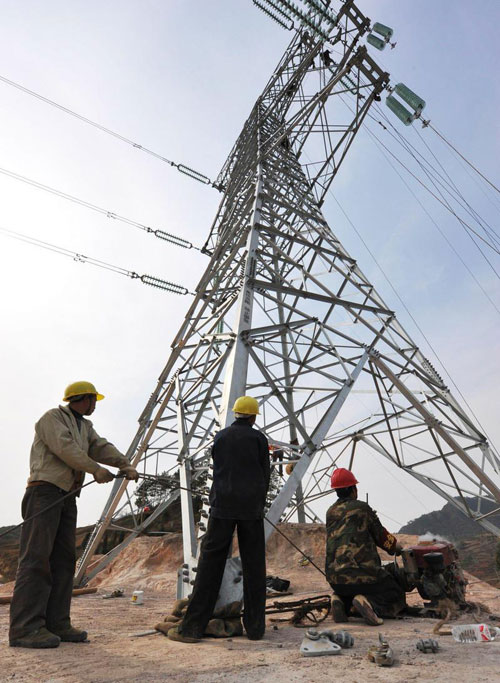

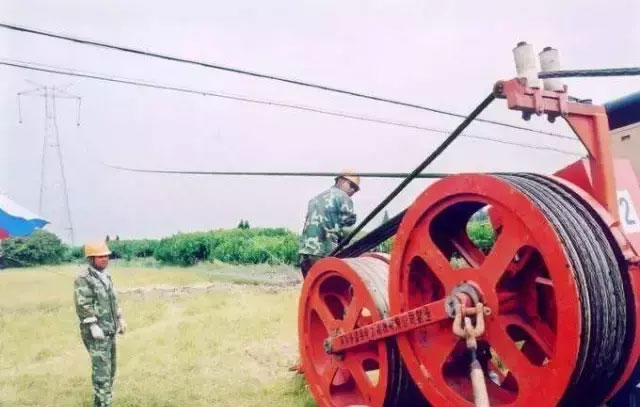

图 架线施工

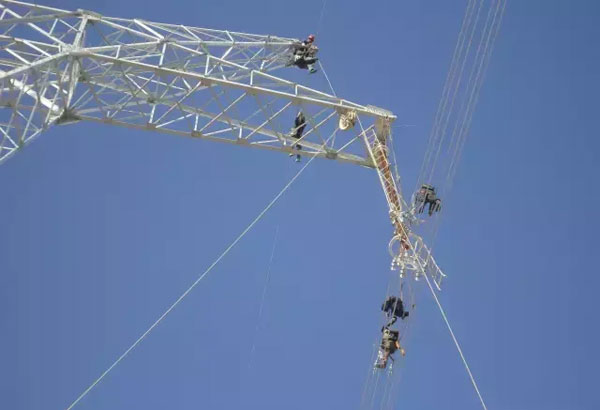

图 附件安装
5、 接地
接地装置的施工，包括埋设接地刚带和其它接地设施，测量接地电阻值，将架空地线与接地体接通。

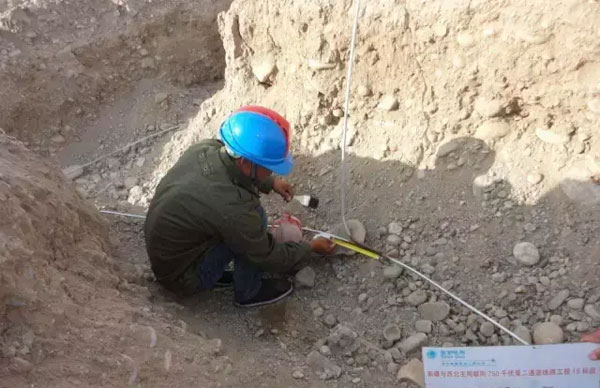

图 接地施工
6、防护设施
少数犯罪分子把偷盗线路器材作为生财之道，引起很多人为倒杆塔、断线路、偷接地线等重大事故或隐患。所以在铁塔下部都要装防盗螺栓，拉线也要采用防盗措施。为方便线路运行及安全，线路还需要安装杆号牌，提示牌及警示牌等。

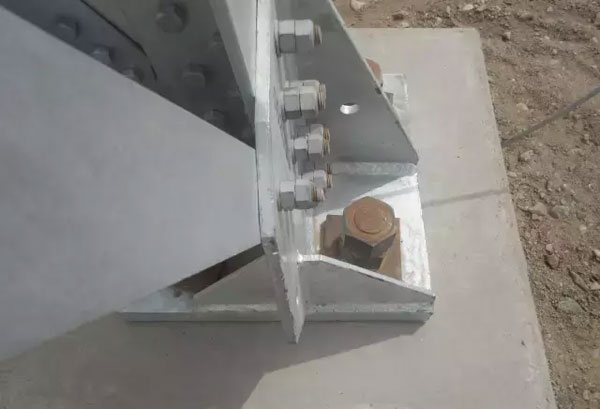

图 防盗螺栓安装
