安徽电力安装公司简述电力变压器安装工艺控制标准

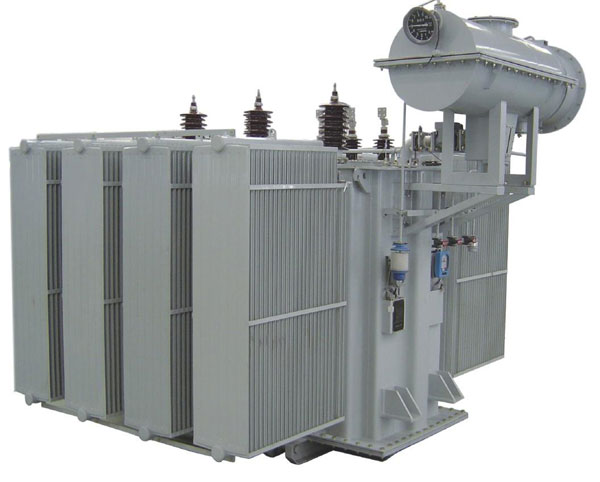

发布时间：2023年04月19日 来源：巨力电力 浏览次数：电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。
当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。主要作用是传输电能，因此，额定容量是它的主要参数。
额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。
最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。当在产品结构布置时，除要考虑非晶合金铁心本身不受外力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。
5.1基础轨道水平误差<3mm，中心偏差<5mm，每点垫铁≤3块，焊接牢固，轨道两点接地。
5.2变压器本体横向中心偏差≤20 mm，滚轮转动灵活，滚轮制动器装配牢固。
基础轨道水平误差滚轮转动灵活，滚轮制动器装配牢固
钟罩外壳与油箱下部接地
5.3变压器钟罩外壳与油箱下部接地不少于2点。
5.4变压器本体接地取主地网不同地点进行两点接地。
5.5铁芯、线圈完好，绝缘垫块密实无松动，油路无阻塞，绝缘层包缠均匀紧固，压钉紧固良好，防松螺母锁紧。
线圈完好，绝缘垫块密实无松动，绝缘层包缠均匀紧固，压钉紧固良好
5.6分接开关引线正确牢固，接点清洁有弹性，塞尺塞不进（0.05×10mm），切换装置位置指示正确，转轴操作均匀灵活。
5.7有载调压装置一定要严格按照厂家说明书执行。
5.8器身箱底无污垢杂物，钟罩防磁隔板紧固，法兰对接平正，螺栓紧力均匀一致。
5.9套管外观无伤痕、裂纹、掉瓷、油位在油面线上，无渗漏。均压罩内无积水尘土，连接紧固。
5.10套管安装密封胶圈压缩均匀一致，无渗漏，油位指示正常，油镜方向正确。
5.11气体继电器安装箭头标志指向油枕侧，纵横轴水平，继电器内校验固定绳拆除，使其动作灵活、可靠。
5.12储油柜外观无伤痕、清洁，波纹管完好。
5.13升高座，连接油管，散热器等各连接口，连接螺栓紧固受力均匀。
5.14冷却风扇电机，潜油泵电机绝缘检查转动灵活，旋转方向正确。
冷却风扇电机，潜油泵电机绝缘检查转动灵活，旋转方向正确
5.15器身检查，必须先做好油试验，合格后方可进行吊芯检查，当空气相对湿度小于75%时，器身暴露在空气中时间不得超过16小时。
5.16气体继电器、温度计检验合格后方可安装。
5.17低压侧软铜片相间及地距离符合规范。引线连接牢固，采用非磁性螺栓。
5.18变压器抽真空查漏及保压检查，可根据厂家要求进行，做好记录。
5.19变压器高压引线与套管连接螺栓紧固，引线铜棒连接前要涂电力复合脂，保证接触良好。
5.20变压器整体注油48小时静止后方可抽取油样送检验合格。
