高过载配电变压器是什么(优点、过载能力、耐高温能力、选型推荐)

发布时间:2018年10月17日    来源:巨力电力    浏览次数:
本文首先介绍了高过载配电变压器的优点及适用于什么电网,其次阐述了高过载配电变压器的研发依据及高过载配电变压器的过载能力和耐高温能力,最后介绍了高过载配电变压器的选型推荐,具体的跟随小编一起来了解一下。
高过载配电变压器简介
高过载配电变压器,是为解决用电负荷短时急剧增长而研发的一种配电变压器。
短时用电负荷急剧增长是指:全年中绝大部分时间处于轻载状态,但有十来天或半个月负荷急剧增长,超过额定负荷1.5倍甚至2倍,且负荷集中在2—3小时内的负荷情况,如农网中的春节负荷、农忙负荷等等。
高过载配电变压器的优点
1、针对农村区域年平均负载率低、春节及农忙时期负荷短时大幅增长的这种特殊使用状况,在保证基本用电容量的前提下,既满足小负荷长期用电的需求,又兼顾过负荷短期用电的需求。
2、高过载能力配电变压器具有节能、高效、环保、空载电流小、无功损耗低、抗突发短路能力强等特点。
高过载配电变压器适用于什么电网
高过载配电变压器技术,主要是为确保农网运行的经济性和安全性而研发的技术。
农网年平均负载率偏低,但用电负荷时段集中,春节期间负荷急剧增长,容易造成常规变压器短时严重过载,甚至烧毁。但又不能人为加大变压器容量,造成“大马拉小车”现象,不符合电网运行经济性。
高过载配电变压器的研发依据
依据国家电网公司2014年6月发布的《农网高过载能力配电变压器技术导则》而研发。
高过载配电变压器的过载能力
根据农网负荷特点,满足以下过载要求,不影响变压器的正常使用寿命。
一、1.5倍额定容量运行6小时;
二、1.75倍额定容量运行3小时;
三、2倍额定容量运行1小时。
高过载配电变压器的耐高温能力

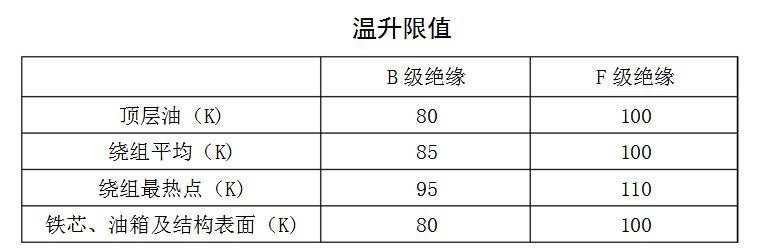

高过载配电变压器因绝缘材料不同,分为B级绝缘和F级绝缘两种,耐温能力见下表:
例如:一台B级绝缘200kVA高过载变压器,型号为S13-M(B)-200/10GZ,当环境温度为40℃时,顶层油的极限耐温能力为80K+40K=120℃。而它的原材料、配件、表面漆、密封件等元件的耐温能力则大于120℃,按增加30k即150℃设计。
高过载配电变压器的选用推荐
适用情况
高过载配变适用于年平均负荷率低、负荷峰谷差大、春节及农忙时期负荷短时大幅增长的台区。
选用条件

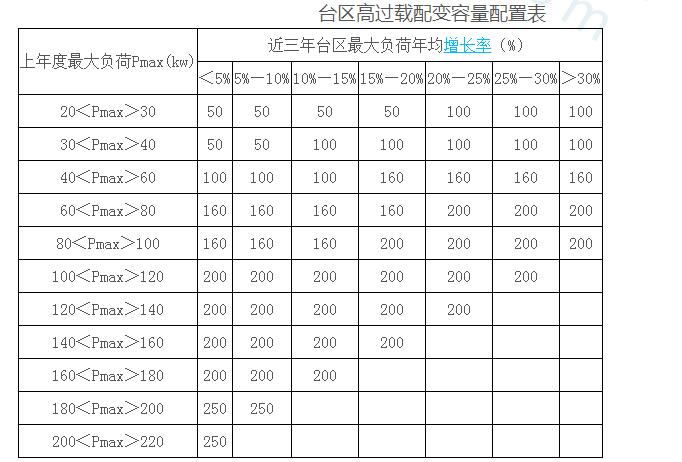

参照国家电网公司企标QB/GDW 11190-2014《农网高过载能力配电变压器技术导则》,上一年度平均负荷率β≤25%的台区,根据上年最大负荷Pmax与近三年最大负荷年均增长情况,按5—10年规划确定高过载配变容量,参考下表选择。平均负荷率β计算公式:


注:“上年度最大负荷”与“近三年台区最大负荷年均增长率” 的交集点,即为台区应配置高过载配变的额定容量。若最大负荷无法取得,可用近三年供电量年均增长来代替。
高过载配电变压器配套设施选型推荐
高过载配变配套设备选型方案,主要是指配变高、低压侧熔断器、负荷开关等设备的推荐选用方案。

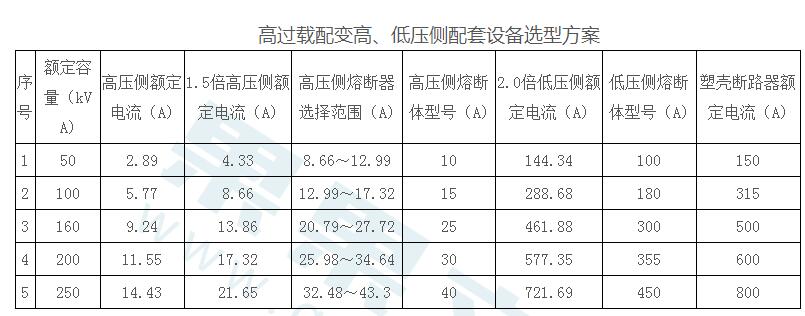

高过载配变10kV侧短路保护由高压熔断器提供,0.4kV侧过流保护由低压熔断器或塑壳断路器提供。高、低压侧熔断器及塑壳断路器选型方案见下表。
高过载配变高、低压熔断器和低压塑壳断路器的选型,充分考虑了配变的过载能力。50kVA高压侧按1.5倍额定电流的2.0~3.0倍配置,100kVA及以上高压侧按1.5倍额定的1.5~2.0倍配置,低压侧均按额定电流的2.0倍配置,推荐值为选择临近的标准型号。
高压侧熔断器选型标准:DL/T 640-1997,低压侧熔断器选型标准:GB 13539.1-2008和GB/T 321-2005,低压侧塑壳断路器选型标准:GB 14048.2-2008。
本推荐值的目标是确保1.5倍过载情况下,配变正常运行,并能在极端条件下可靠动作,防止配变烧毁。
200kVA及以上容量,过载保护推荐采用低压塑壳断路器。低压塑壳断路器既能带负荷通断电路,又能在短路、过负荷和低电压(失压)时自动跳闸。当线路出现短路时,其过流脱扣线圈动作,使开关跳闸;如出现过负荷,串联在一次线路中的加热电阻丝加热,通过双金属片弯曲,使开关跳闸。
